DC와 AC 진동신호를 동시에 측정하는 연구용 블랙박스- Endaq 소형
진동신호에는 센서자체가 움직이는 DC신호(극저주파진동, ±G인식)와 센서에 진동시키는(진동이 전달되는) AC신호(고주파, 기계적 반복운동)라는 것이 따로 있습니다.
센서의 종류로 예를 들어 MEMS센서는 DC신호와 저주파에 잘 반응하고, PIEZO센서는 단지 AC신호만(반복 운동할때만) 측정합니다.
그런데 이 두 가지 센서를 동시에 측정할 수 있다면 어떨까요? 기가막힌 MEMS+Piezo-(Raw data)저장 데이터로거가 있습니다.
이밖에 또 추가되는 센서 신호로……온도, 습도, 자이로, 조도, GPS, 소음....
AI 활용

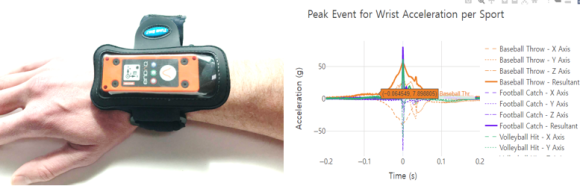

<손목에 Endaq을 부착하고 뛰기중 3축진동(저,고주파), 온습도, GPS 등을 측정>
Condition Data 정밀 연구용 블랙박스 Endaq
수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다.
그런데 센서, DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 Endaq Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다.
무엇보다도 진동(저주파-MEMS+고주파-Piezo를 동시측정)뿐만아니라 온습도, 압력, 조도, 자이로, 소음, GPS도 함께 가능합니다.
(주의! 본 계측장치는 일반개인용이 아닌 학술연구용입니다. )
More information? -> info@usens.co.kr 02-6476-1233
추가 세부정보-->
https://www.usens.co.kr/default/sub/product/measurement/02.php
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
www.usens.co.kr
데이터 로거(진동, 온도 ,압력, 습도, 자이로, 조도, 소음, GPS, wifi)
- 충격기록계, 환경기록 및 진단 등
- #Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * #Mems 가속도 : ±40g, #sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 3진동가속도 기록저장
- 20kHz sampling rate
- 3축 #Piezo Accelerometer (25-2000G)
- DC #MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
