적용사례- 충격진동(사격시 충격 shock)을 측정해 보았는가- endaq
충격(shock)은 대부분 강한 진동(vibration)을 유발합니다.
워낙 강하고 빠른 순간이라서 고가격의 고주파 샘플링(5kHz~20kHz )을 할 수 있는 계측기에게만 허락된 구역입니다. 게다가 거추장스러운 케이블과 대형 계측기가 필요하지요.
그런데 이 측정기는 부착하기만 하면 됩니다. 생각한대로 실험할 수 있는 진동데이터로거가 있습니다. 부착 후 ----> 측정합니다.

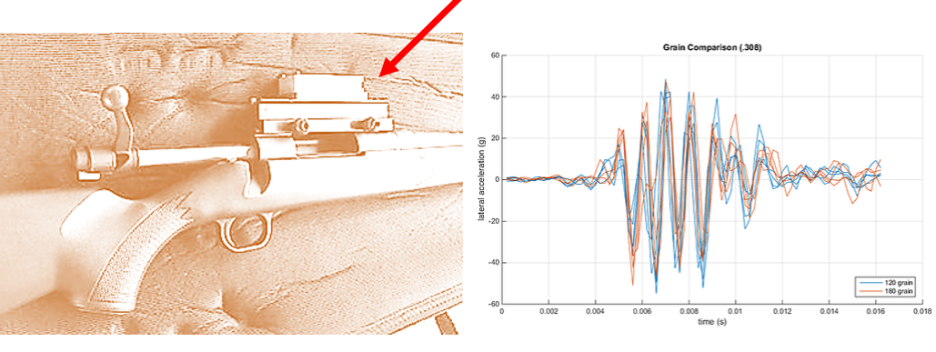

<소총에 endaq을 부착하고 총신 및 총알의 교체, 총의 3축진동반응 등을 측정>
붙이면 된다. 정밀 블랙박스 Endaq
수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다. 그런데 센서, DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 endaq Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다. 무엇보다도 충격 진동뿐만아니라 온습도, 압력, 빛, 자이로, 소음, GPS도 함께 가능합니다.
Endaq 진동 멀티레코더 (Raw data 측정기)
제품, 시스템 문의--> info@usens.co.kr 02-6476-1233
추가 세부정보--> https://www.usens.co.kr/default/sub/product/measurement/02.php
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
usens.co.kr
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
usens.co.kr
visope 추천 계측시스템
데이터 로거(진동, 온도 ,압력, 습도, 자이로, 조도, 소음, GPS, wifi)
- 충격기록계, 환경기록 및 진단 등
- #Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * #Mems 가속도 : ±40g, #sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 3진동가속도 기록저장
- 20kHz sampling rate
- 3축 #Piezo Accelerometer (25-2000G)
- DC #MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
