적용사례- Shock & Vibration 멀티 측정 Raw데이타- Endaq
충격(shock)과 진동(Vibration), 온습도, 압력, 조도, GPS, 자이로 경사계, 소음 등 물리상태에 관련된 측정자료는 자동차, 철도차량, 항공기, 미사일, 선박 등과 같은 수송기계의 연구에서 반드시 필요한 중요한 자료가 됩니다.
특히 측정시 중요한 것 중의 하나는 원본 데이터(Raw data)를 저장할 수 있어야 하고 측정이 편리하고 간편해야 한다는 것입니다. 어디서든, 언제든, 측정하고 저장해야….

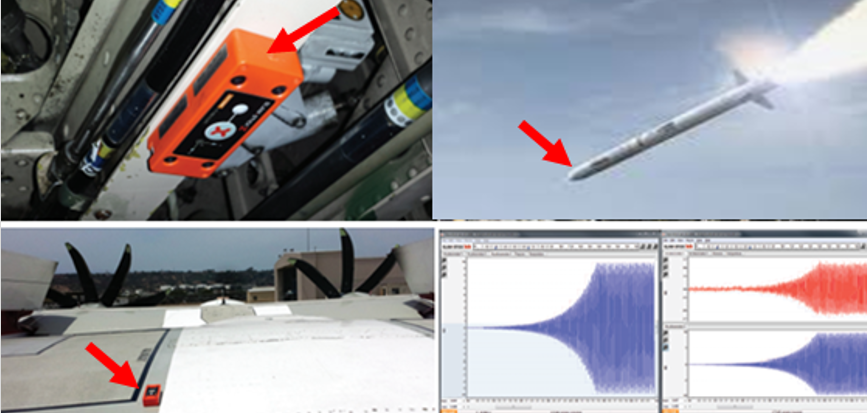

비행기에도 로켓에도 장착하여 멀티 물리데이타를 측정한 적이 있는..
Endaq 진동 멀티레코더 (Raw data 측정기)
<이제 궁금한 그 곳에 센서를 붙이고 측정하면 됩니다.
초소형 데이터 저장장치 Endaq
어느 한 곳에서만 발생하는 진동신호는 그렇게 어려운 측정이라 할 수 없다. 그러나, 수십개 이상 또는 움직이는 기계로부터 발생하는 진동의 측정은 측정자체가 매우 어렵고 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등에서 매우 그렇다. 그런데 DAQ와 저장매체가 동시에 한 모듈에 있는 Mide로 이 것을 해결하여 엔지니어링 솔루션을 구할 수 있다. 정교한 측정이 가능한지의 여부는 이제 확인해 볼 차례이다. (MEMS는 기본+ Piezoelectric, Piezoresistive 중 선택)
제품, 시스템 문의--> info@usens.co.kr 02-6476-1233
추가 세부정보--> https://www.usens.co.kr/default/sub/product/measurement/02.php
|
관련 Tag
|
#MIDE, #endaq, #진동측정, #무선진동, #Edge, #멀티센서, #진동센서, #3축진동, #MEMS, #Piezo, #진동레코더, #rawdata, #raw, #진동블랙박스
|
데이터 로거(진동, 온도 ,압력, 습도, 자이로, 조도, 소음, GPS, wifi)
- 충격기록계, 환경기록 및 진단 등
- #Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * #Mems 가속도 : ±40g, #sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 3진동가속도 기록저장
- 20kHz sampling rate
- 3축 #Piezo Accelerometer (25-2000G)
- DC #MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
