천천히 흔들리는 배(ship) 위의 진동을 측정하려면 어떻게 할까요?
항공기의 난류, 건물의 늦고 큰 진동, 교량의 아주 느릿한 흔들림, 긴 와이어 전선의 갤로핑, 철도차량의 사행동(횡방향진동) 등을 측정하고 싶은데 어떻게 할까요?
혹시 피에조 압전 가속도센서로 측정할 수 있다고 생각하시는 것은 아니겠죠?
피에조 압전가속도센서는 3Hz이상의 주파수만 분석이 가능합니다. 그러면 3Hz이하는?
극 초저주파의 가속도를 변환없이 직접 측정하는 방법은 ‘DC형 진동가속도센서’를 사용해야합니다.
하물며 고주파 AC진동을 동시에 측정할 수 있는 그런 모듈도 있으면…

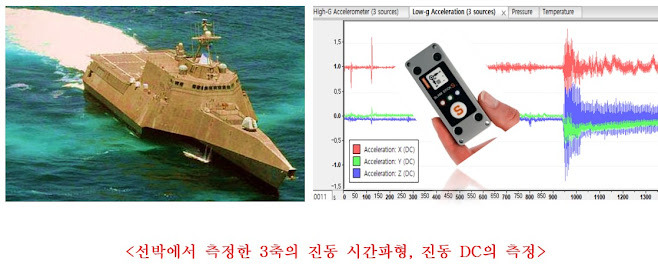

<선박에서 측정한 3축의 진동 시간파형, 진동 DC의 측정>
초저주파측정 DC 진동센서 탑재- DATA 블랙박스 Slim Stick -endaq 유센스
여러 개의 센서로 측정할까요? 기타 온도나 소음, 빛, 경사도, 압력, 위치 정보도 필요하다면? 공간도 협소해서 케이블, DAQ, 다양한 센서의 설치, 전원공급….이러한 것들을 한꺼번에 케이블없이 전원공급도 없이 측정할 수 있는 모듈.
수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다. 그런데 센서, DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 MIDE Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다.
무엇보다도 진동(저주파-MEMS+고주파-Piezo를 동시측정)뿐만아니라 온습도, 압력, 조도, 자이로, 소음, GPS도 함께 계측할 수 있습니다.
(주의! 본 계측장치는 일반개인용이 아닌 학술연구용입니다. )
대한민국 공식 EADAQ 대리점(병행수입아님, AS, 기술지원)-유센스 (Usens)
More information? -> info@usens.co.kr 02-6476-1233
추가 세부정보-->
https://www.usens.co.kr/default/sub/product/measurement/02.php
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
www.usens.co.kr
데이터 로거(진동, 온도, 압력, 습도, 자이로, 조도, 옵션-소음, GPS)
- 충격기록계, 환경기록 및 진단 등
- Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * Mems 가속도 : ±40g, sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 진동가속도 기록저장
- 20kHz sampling rate
- 3축 Piezo Accelerometer (25-2000G)
- DC MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
https://usens.co.kr/default/sub/product/measurement/02.php
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
usens.co.kr
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
usens.co.kr
visope 추천 계측시스템
|
관련 Tag
|
#MIDE, #endaq, #진동측정, #무선진동, #Edge, #멀티센서, #진동센서, #3축진동, #MEMS, #Piezo, #진동레코더, #rawdata, #raw, #진동블랙박스, #진동분석
|
데이터 로거(진동, 온도 ,압력, 습도, 자이로, 조도, 소음, GPS, wifi)
- 충격기록계, 환경기록 및 진단 등
- #Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * #Mems 가속도 : ±40g, #sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 3진동가속도 기록저장
- 20kHz sampling rate
- 3축 #Piezo Accelerometer (25-2000G)
- DC #MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
